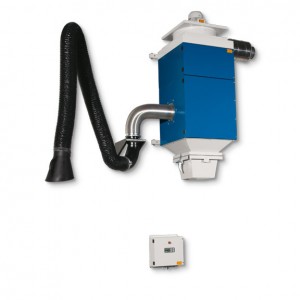

Filteranlage mit 1 Absaugelement

IFA-geprüft

Beschreibung:

Stationäre Patronenfilter, die mit allen TEKA Absaugarmen bzw. Absaugkränen nach DIN EN 15012-1 IFA-geprüft ist.

Die Anlage entspricht den sicherheitstechnischen Anforderungen für Geräte der Schweißrauchklasse „W3“ (hochlegierte Stähle). Bei bestimmungsgemäßer Verwendung kann die Anlage für den Umluftbetrieb verwendet werden, da die Voraussetzungen für die Ausnahmeregelungen entsprechend der neuen gesetzlichen Gefahrstoffverordnung (GefstoffV) erfüllt wird.

Eine stabile Stahlblechkonstruktion mit durchgängiger Pulverbeschichtung garantiert einen wartungsarmen Betrieb, auch unter robusten Einsatzbedingungen.

Das speziell entwickelte Abreinigungssystem gewährleistet eine optimale Absaugleistung während des gesamten Betriebes. Der Vorteil des Power-Sprüh-Systems liegt nicht nur in seiner wartungsarmen Konstruktion ohne verschleißanfällige rotierende Düsen, sondern auch in der Verwendung von niedrigem Abreinigungsdruck bzw. geringem Druckverbrauch. Die abgereinigten Partikel werden in einer frei zugänglichen Staubsammellade gesammelt und können anschließend entsorgt werden.

Ein Prallblech aus Kupfer dient als Schutzvorrichtung für die Filterpatronen. Die Rauche und Stäube werden von den Filterpatronen abgeschieden. Diese werden vom Werk mit einem speziellen Filterhilfsmittel beschichtet. Dadurch erhöht sich die Standzeit gegenüber handelsüblichen Patronen erheblich.

Ab einer Länge von 5 m wird der Absaugarm / Absaugkran mit einem zusätzlichen Wandausleger ausgeliefert.

Ausstattung:

• Automatische Filterüberwachung

• Betriebsstundenzähler

• Vollautomatische, Abreinigung via Power-Sprüh-System

• 2 langlebige Filterpatronen (je 7,8 m² Filterfläche)

• Staubsammelbehälter

• Druckluftbehälter

• Wandkonsole

• Externe Steuerung mit Kontrollelementen

• Schalldämpfer

• Verbindungsmaterial (K-Stutzen, Spannverschluss, Schlauchschelle)

• Absaugarm Ø 150 mm mit Absaughaube (Kunststoff) inkl. Drosselklappe

  • alternativ Absaugkran Ø 160 mm mit Absaughaube (Metall) inkl. Drosselklappe

  • alternativ Ansaugstutzen Ø 160 mm

• PE-Beutel für die Staubsammellade
