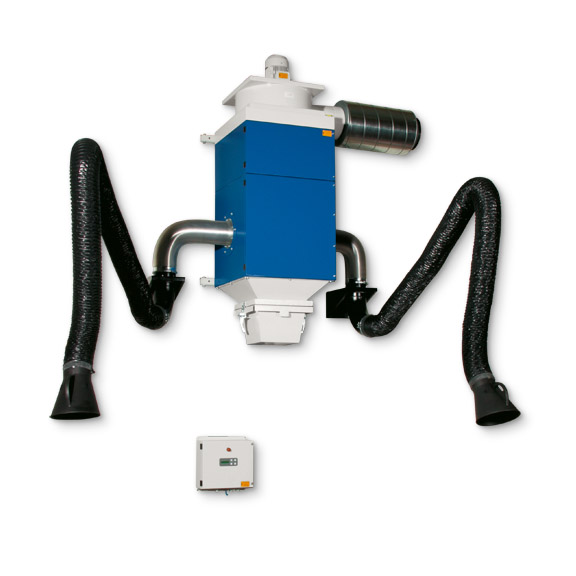

CARTMASTER-IFA Stationäre Patronenfilteranlage (2 Absaugelemente)

CARTMASTER-IFA Stationäre Patronenfilteranlage (2 Absaugelemente)

   Artikelnummer 5670007

Filteranlage mit 2 Absaugelementen

IFA-geprüft







Beschreibung:

Stationäre Patronenfilteranlage für bis zu 2 Schweißarbeitsplätze, die mit allen TEKA Absaugarmen bzw. Absaugkränen nach DIN EN 15012-1 IFA-geprüft ist.



Die Anlage entspricht den sicherheitstechnischen Anforderungen für Geräte der Schweißrauchklasse „W3“ (hochlegierte Stähle). Bei bestimmungsgemäßer Verwendung kann die Anlage für den Umlluftbetrieb verwendet werden, da die Vorausstezungen für die Ausnahmeregelungen entsprechend der neuen gesetzlichen Gefahrstoffverordnung (GefstoffV) erfüllt wird.



Eine stabile Stahlblechkonstruktion mit durchgängiger Pulverbeschichtung garantiert einen wartungsarmen Betrieb, auch unter robusten Einsatzbedingungen.



Das speziell entwickelte Abreinigungssystem gewährleistet eine optimale Absaugleistung während des gesamten Betriebes. Der Vorteil des Power-Sprüh-Systems liegt nicht nur in seiner wartungsarmen Konstruktion, ohne verschleißanfällige rotierende Düsen, sondern auch in der Verwendung von niedrigem Abreinigungsdruck bzw. geringem Druckluftverbrauch. Die abgereinigten Partikel werden in einer frei zugänglichen Staubsammellade gesammelt und können anschließend entsorgt werden.



Ein Prallblech aus Kupfer dient als Schutzvorrichtung für die Filterpatronen. Die Rauche und Stäube werden von den Filterpatronen abgeschieden. Diese werden vom Werk mit einem speziellen Filterhilfsmittel beschichtet, wodurch sich die Standzeit gegenüber handelsüblichen Patronen erheblich erhöht.



Ab einer Länge von 5 m werden die Absaugarme mit zusätzlichen Wandauslegern ausgeliefert.





Ausstattung:

  • Automatische Filterüberwachung

  • Betriebsstundenzähler

  • Vollautomatische, Abreinigung via Power-Sprüh-System

  • 2 langlebige Filterpatronen (je 10 m² Filterfläche)

  • Staubsammelbehälter

  • Druckluftbehälter

  • Wandkonsole

  • Schalldämpfer

  • 2x Verbindungsmaterial (K-Stutzen, Spannverschluss, Schlauchschelle)

  • 2 Absaugarme Ø 150 mm mit Absaughauben (Kunststoff) inkl. Drosselklappen

    • alternativ 2 Absaugkräne Ø 160 mm mit Absaughauben (Metall) inkl. Drosselklappen

    • alternativ 2 Ansaugstutzen Ø 150 mm bzw. 1 Ansaugstutzen Ø 250 mm

  • PE-Beutel für die Staubsammellade





Technische Daten:

Max. Ventilatorvolumenstrom

3500 m³/h

Max. Pressung

3000 Pa

Motorleistung

2,2 kW

Abscheidegrad

≥ 99 %

Geräuschpegel

Ca. 72 dB (A)

Maße (B x T x H)

665 x 681 x 2100 mm

Gewicht

Ca. 165 kg
